A teljes folyamat a tervezéstől az orvosi LCD-kijelzők tömeggyártásáig

Hé, emberek! Ha az orvosi eszközök világában jársz, -talán PACS-rendszereken, VAGY képalkotó beállításokon vagy akár betegmonitorokon dolgozik-valószínűleg már tudod, hogy egy normál irodai képernyő nem vágja le. Egy igazi orvosi minőségű monitornak olyan dolgokra kell figyelnie, mint az állandó szürkeárnyalatos tónusok, a folyamatos fényerő a használat során, és a hibalehetőség hiánya, ha valaki élete attól függ, hogy mit lát az orvos.

Óriási a különbség a fogyasztói LCD és a megfelelő orvosi LCD kijelző (vagy orvosi TFT kijelző) között. Szigorú szabványokról beszélünk a képpontosságra, a biztonsági előírásokra és a hosszú távú megbízhatóságra- vonatkozóan. Ma szeretném végigvezetni Önt, hogyan válnak ezek az orvosi monitorok a kezdeti ötlettől olyasmivé, amiben megbízhat egy kórházban. Ez nem egy gyors lapozás; ez egy körültekintő, lépésről--lépésre irányuló folyamat, amely vegyíti a klinikai igényeket, a tervezést, a tesztelést és a rengeteg papírmunkát. A legtöbb komoly gyártó alapvetően így áll hozzá.

Minden valódi beszélgetésekkel kezdődik. A képernyő méretét és felbontását nem csak a semmiből választja ki. Ehelyett radiológusokkal, sebészekkel, patológusokkal beszél,{2}}azokkal az emberekkel, akik egész nap ezeket a képeket bámulják.

A röntgensugarakat, CT-ket vagy MRI-ket olvasó radiológiai munkaállomások esetében a nagy dolog a DICOM 14. részében szereplő szürkeárnyalatos szabványok elérése, hogy a finom árnyalatok megfelelően jelenjenek meg. A műtőben a sebészek szuper-gyors frissítési gyakoriságot, alacsony késleltetést és esetleg 4K-t szeretnének, hogy tisztán lássák az endoszkópos eszközöket. Az éjjeliszekrények képernyőinek gyakran érintéses bemenetre, könnyen-tisztítható-felületekre és olyan dolgokra van szükségük, amelyeket nem lehet folyamatosan fertőtlenítőszerrel letörölni.

Tehát olyan dolgokat kérdezel, mint:

• Mi ez az orvosi kijelző, főként-diagnózishoz, műtéthez és gyors áttekintéshez?
• Felbontás: 2MP, 3MP, 5MP, 8MP?
• Mennyire kell fényesnek lennie? 350 cd/m² általános használatra, jóval magasabb a mammográfiára?
• Érintés vagy érintés nélkül? Vízálló -minősítés?
• Hol fog élni-világos VAGY fényekkel vagy homályos olvasótermekkel?

Ezekből a válaszokból összeállít egy tömör adatlapot, amely lefedi az optikát, a mechanikát, a bemeneteket (HDMI, DisplayPort stb.), a tápellátást és a megcélzott szabályozásokat (IEC 60601-1, FDA engedély stb.). Azonnal vonja be a szabályozó embereket – láttam, hogy a projektek hónapokat késtek, mert valaki korán elfelejtett egy kulcsfontosságú szabványt.

Következő a mag: a tényleges TFT LCD panel.

A legtöbb orvosi minőségű monitor manapság IPS{0}}típusú paneleket használ, mert széles (majdnem 180 fokos) látószöget biztosítanak, valamint a szürkeárnyalatok és a színek egyenletességét biztosítják. Az olyan beszállítók, mint az LG, a BOE orvosi vonalai, a Sharp, az AUO és az Innolux készítenek az ilyen jellegű munkákra hangolt változatokat.

Ön dönt olyan dolgokról, mint:

• Szabványos LED-háttérvilágítású IPS vagy lépj fel a Mini-LED-re a jobb kontraszt és mélyebb fekete szín érdekében (segít észrevenni az apró részleteket a sötét területeken).
• Méret: 21,3" továbbra is király a radiológiához; 27-32" 4K a műtéthez; kisebb a hordozható felszerelésekhez.

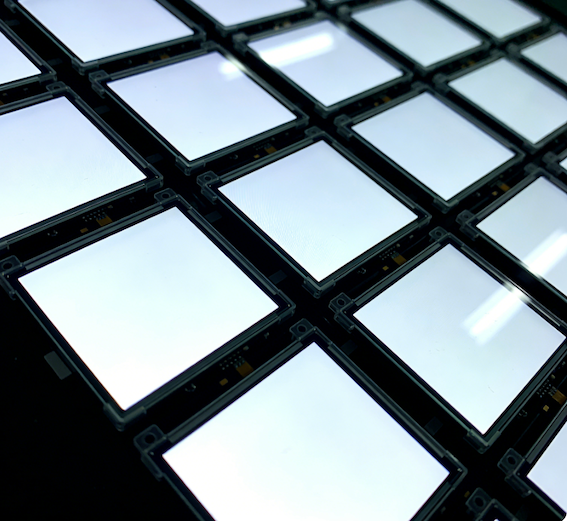

• Háttérvilágítás: Stabil LED-ek állandó{0}}áramú meghajtókkal, így a fényerő nem csökken túl gyorsan (cél 50,000+ óra).
• Extrák: tükröződésmentes-bevonatok, optikai kötés a tükröződések és parallaxis csökkentése érdekében, szigorú pixel-nem-szabályok a kulcszónákban.

Ilyenkor egyéni finomításokat végezhet a panelkészítővel, -speciális LED-rendezéssel az egyenletes fényerő érdekében, az előre betöltött DICOM-görbékkel- vagy a módosított illesztőprogram-chipekkel. Ha kihagyja a testreszabási ablakot, akkor olyan általános dolgoknál ragad, amelyek nem biztos, hogy megfelelnek az igazi orvosi LCD-kijelzőnek.

Itt válik a sima panelből orvosi monitor.

A vezetőtábla kezeli a nehéz emelést:

• DICOM kalibrálás: A hardveres keresőtáblák valós időben állítják be a szürkeárnyalatokat, így a görbe szűk határokon belül marad (max. ±10% hiba).
• A fényerőt automatikusan beállító környezeti fényérzékelők-nagyon hasznosak, ha a szoba világítása megváltozik.
• Képponthiba-ellenőrzés: A firmware átvizsgálja és elfedi a rossz képpontokat, így azok nem jelennek meg.
• További jók-a-: Több bemenet kép-a-képben, zárolt OSD-menük, hálózat-alapú távoli kalibrálás, tartalék módok.

A firmware-t tesztek -hőciklusok, elektromos zajok, ESD-találatok-ütik, mert egy hiba megzavarhatja a kritikus vizsgálatot.

Az orvosok ezeket a hosszú műszakokat nézik, tehát a kényelem számít.

Az optikai frissítések a következők:

• Tükröződésmentes{0}}bevonatok a felső lámpák vagy ablakok tükröződésének megszüntetésére.
• Széles szögek, így a kép nem mosódik ki, ha oldalról nézed.
• Egyenletes fényerő a teljes képernyőn (10-15% alatti eltérés).
• Pontos szín, ha patológiás vagy bőrképekről van szó (alacsony ΔE, jó fedés).

Ergonómia: VESA-tartók, állítható állványok, vékony keretek az egymás melletti--beállításokhoz, ventilátorok nélkül (csendes és pormentes-tiszta környezetben).

Bizonyíték nélkül nem szállíthat, kibírja.

Tipikus ellenőrzések:

• Gyorsított öregedés: Magas hő/páratartalom az évek használatának szimulálásához.
• Fényerő-csökkenés követése: Győződjön meg arról, hogy több tízezer óra elteltével kevesebb mint 20%-kal csökken.
• Hősokkok: hidegtől melegig terjedő ciklusok az indítási problémák megoldására.
• Teljes biztonsági/EMC vizsgálat az IEC 60601 szerint.

Sok vállalat 100 000 óra feletti MTBF-re törekszik, és figyelmeztetéseket ad, ha a háttérvilágítás gyengülhet.

Ez a rész örökké elhúzódhat.

Amerikai út: Általában II. osztályú, tehát az FDA 510(k) engedély-a meglévő, tiszta orvosi kijelzőhöz hasonlót mutat, plusz a DICOM, a fényerő stb. vizsgálati adatait.

EU: MDR-szabályok, amelyek gyakran bejelentett szervezetet igényelnek.

Egyéb piacok: igazodjon a helyi szabványokhoz, például a kínai YY sorozathoz.

Tervezzen 6-12 hónapos tesztelést és beküldést – ne várja meg a végét.

Utolsó mérföld: sok belőlük következetesen.

• Bejövő ellenőrzések: Automatikus optikai ellenőrzés a paneleken hibák vagy egyenetlenségek szempontjából.
• Minden-egység tesztelése: fényerő, kontraszt, DICOM-görbe mérése kalibrált eszközökkel.
• Végső szemrevételezés: Találja meg az esztétikai hibákat, tesztelje az érintést, ha van.
• Teljes nyomon követhetőség a panel tételtől a szállított dobozig.

Csak akkor állnak rendelkezésére megbízható orvosi TFT-kijelzők, amelyek készen állnak a kórházakra vagy az OEM-integrációra.

A lényeg: A szilárd, orvosi minőségű monitor felépítése időt, pontosságot és csapatmunkát igényel a klinikai, mérnöki és megfelelőségi csapatok között. A fogyasztói cuccokhoz képest drága és lassú, de ha jól csinálják, tiszta, megbízható képeket ad az orvosoknak, amelyek valóban segítenek a betegeknek.

Ha egyedi orvosi LCD-kijelző projektet szeretne létrehozni,-legyen az nagy fényerejű sebészeti képernyő,{1}}diagnosztikai radiológiai panel vagy valami speciálisabb-Minghua Display, érdemes lehet megnézni. A testreszabott LCD-szolgáltatásokra összpontosítunk meglehetősen széles körű lefedettséggel: diagnosztikai munkaállomások, OR/sebészeti kijelzők, klinikai áttekintésre alkalmas érintőképernyők, hordozható orvosi felszerelések és még sok más. Tapasztalattal rendelkezünk a megfelelő TFT-panel kiválasztásától kezdve az optikai kötés hozzáadásával a teljes DICOM-beállításig és a szabályokban való navigálásig. Különleges méretekre, nagy fényerőre van szüksége világos helyiségekhez, antimikrobiális felületekre vagy egyedi felbontásokra? Pontosan az Ön igényeihez igazítjuk a megoldásokat, anélkül, hogy a teljes házon belüli fejfájást okoznánk. Írjon nekünk a Minghua Display-nél-, szívesen beszélgetnénk arról, hogy ötletét gyártásra kész-vá alakítjuk. Csináljunk olyan képernyőket, amelyek igazán számítanak.
